Термический щит сварного шва: как установка ППЧ-20-10 обеспечивает безупречное качество соединений
В промышленной сварке, особенно при строительстве магистральных трубопроводов, металл никогда не варится «на холодную». Попытка соединить две стальные детали без предварительного термического воздействия в условиях российской зимы или высокой влажности гарантированно приведет к образованию микротрещин, пор и хрупких структур.
Установка индукционного нагрева ппч 20 10 — это высокотехнологичный инструмент, который управляет физикой остывания металла, превращая потенциально дефектный шов в монолитное соединение.
Физика процесса: почему вода убивает сталь
Главная невидимая угроза при сварке — это водород. Он попадает в сварочную ванну из атмосферной влаги, ржавчины или остатков консервационной смазки на кромках. При сверхбыстром охлаждении раскаленного металла атомы водорода не успевают выйти наружу и застревают внутри структуры стали. Это создает колоссальное внутреннее давление, которое проявляется в виде так называемых «холодных трещин» спустя часы или даже дни после завершения работ.
Предварительный, сопутствующий и межслойный подогрев решают эту проблему комплексно:
- Удаление влаги: нагрев кромок до 50–100 градусов Цельсия физически выпаривает молекулы воды с поверхности еще до того, как зажжется сварочная дуга.
- Снижение температурного градиента: когда температура окружающей среды составляет -30 °C, а температура сварочной ванны достигает +1500 °C, скорость охлаждения становится критической. Подогрев выравнивает этот перепад, делая процесс кристаллизации предсказуемым и медленным.
- Изменение структуры (перлитное превращение): тепло позволяет избежать образования мартенсита — крайне твердой, но хрупкой фазы стали. Вместо этого формируется пластичная структура, способная выдерживать деформации.
Три стадии одного процесса: роль ППЧ-20-10
Установка ППЧ-20-10 универсальна и закрывает все потребности технолога-сварщика на разных этапах формирования соединения.
Предварительный нагрев: закладка фундамента

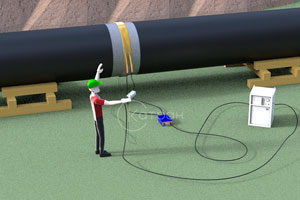

Проводится непосредственно перед первым проходом (корневым слоем). Индуктор закрепляется вокруг трубы, и за считанные минуты зона стыка прогревается до регламентированной температуры (обычно от 100 до 200 °C в зависимости от марки стали).
К примеру, на проекте «Сила Сибири», где работы ведутся в условиях экстремального холода, использование ППЧ-20-10 сокращает время выхода на рабочую температуру участка трубы диаметром 1420 мм всего до 4,5 минут. Без индуктора такой объем прогрева газовыми горелками занял бы более часа.
Сопутствующий подогрев: поддержание баланса
Во время сварки тепло интенсивно уходит от зоны стыка вместе со сварочной ванной. Если температура упадет ниже критической отметки, риск трещинообразования вернется. ППЧ-20-10 работает параллельно со сварочным аппаратом. Система автоматически поддерживает заданную фоновую температуру, компенсируя теплопотери. Это исключает человеческий фактор: автоматика сама регулирует мощность инвертора.
Межслойный подогрев: контроль многослойных швов
При сварке толстостенных изделий (толщиной более 20–30 мм) накладывается несколько слоев валиков. Каждый новый слой несет остаточное напряжение для предыдущего. Перед нанесением следующего слоя оператор кратковременно включает установку, чтобы снять напряжения и снова дегазировать поверхность перед новым проходом.
Технологическое превосходство: почему именно индукция?
Существует два основных метода подогрева: радиационный (газовые горелки, гибкие керамические электронагреватели) и индукционный. Установки типа ППЧ-20-10 вытесняют старые методы благодаря ряду преимуществ.
| Параметр | Индукционный нагрев (ППЧ-20-10) | Газовый / Резистивный нагрев |
|---|---|---|
| Скорость прогрева | До 100 °C за 4–5 минут на трубе диаметром 1420 мм | Значительно дольше, сильно зависит от погодных условий и ветра |
| КПД системы | Около 80–90% энергии передается непосредственно в металл | Высокие потери тепла в окружающий воздух |
| Безопасность | Отсутствие открытого пламени, взрывобезопасно | Риск утечки газа, возможность термических ожогов персонала |
| Однородность нагрева | Равномерный прогрев по всей окружности стыка | Локальные перегревы («полосатость»), риск деформации металла |
Индукция работает бесконтактно. Электромагнитное поле частотой 8–11 кГц проникает в структуру металла и заставляет его разогреваться изнутри за счет возникновения вихревых токов. Сам индуктор (нагревательный пояс) остается относительно холодным, что делает его долговечным.
Конструкция ППЧ-20-10: инженерия полевых условий
Мобильная установка разработана специально для суровых реалий строительства. В отличие от громоздких цеховых печей, ППЧ-20-10 весит около 74 кг и помещается в кузов пикапа или внутрь сварочного трактора.
- Источник питания. Компактный генератор мощностью 25 кВт с воздушным охлаждением. Работает от стандартной сети 380В.
- Гибкий индуктор (НИГ). Ключевой элемент выполнен в виде износостойких матов. Для защиты от механических повреждений (ударов арматурой, трения о грунт) маты покрыты материалом Kevlar. Это позволяет использовать их месяцами в полевых условиях без замены.
- Точность контроля. В комплекте идет пульт дистанционного управления и термопара. Специалист может выставить точную температуру отключения, например 150 °C, и заниматься укладкой шва, пока электроника следит за металлом.
- Температурный диапазон эксплуатации. Оборудование сертифицировано для работы при морозах до -45 °C, что подтверждено испытаниями на объектах ПАО «Газпром».
Стандарты и статистика надежности
Качество оборудования подтверждается не только паспортными данными, но и реестрами крупнейших корпораций. Установка ППЧ-20-10 включена в реестр основного вспомогательного оборудования ПАО «Газпром» и имеет сертификат системы «Интергазсерт».
Согласно данным независимых исследований в области металловедения, применение строго контролируемого индукционного подогрева снижает вероятность брака по причине холодных трещин на 95–98% по сравнению со сваркой без термической подготовки. Учитывая стоимость ликвидации аварии на магистральном трубопроводе, экономия от использования одной установки ППЧ-20-10 окупает ее стоимость уже на первых километрах сваренных стыков.
