Прокладка ППУ-трубопроводов в условиях Крайнего Севера

Прокладка трубопроводных линий в условиях вечной мерзлоты требует особого подхода из-за экстремально низких температур и повышенных требований к энергоэффективности. В таких условиях широко применяются предварительно изолированные пенополиуретаном (ППУ) трубы с усиленной изоляцией, оснащенные греющим кабелем и трубами-спутниками. Комплексный подход к теплоизоляции и мониторингу состояния трубопроводов позволяет минимизировать теплопотери, предотвратить замерзание рабочей среды и продлить срок службы инженерных сетей.

Применение труб с греющим кабелем

Трубы ППУ, оборудованные греющим кабелем — это неотъемлемая часть трубопроводных систем, предназначенных для эксплуатации в условиях длительных и сильных морозов. Он используется для подогрева рабочей среды, предотвращая её замерзание даже при аварийных остановках работы трубопровода или экстремально низких температурах.

Основные преимущества использования греющего кабеля:

• Защита от промерзания. Даже при отсутствии циркуляции теплоносителя труба остается подогретой и готовой к возобновлению работы.

• Скин-система. Кабель обеспечивает эффективное распределение тепла по всей длине трубопровода.

• Экономия энергии. Современные саморегулирующиеся кабели потребляют электричество только при снижении температуры до заданного уровня.

• Долговечность. Греющий элемент рассчитан на длительную эксплуатацию в суровых климатических условиях.

Кабель обычно укладывается в специальных трубках из ферромагнитной стали. Включение и регулировка его работы осуществляются автоматизированными системами управления.

Вспомогательные трубы-спутники

Для улучшения эксплуатационных характеристик трубопроводов в условиях Крайнего Севера применяются трубы со спутниками, размещаемые в непосредственном контакте с основной трубой по которой осуществляется транспортировка энергоносителя. Они выполняют несколько важных функций:

• Подача и обратный возврат среды, служащей для подогрева основной трубы.

• Размещение греющего кабеля. В трубах-спутниках можно прокладывать кабель для защиты от промерзания.

• Дополнительная изоляция. Расположенные рядом трубы создают эффект «воздушного кармана», снижая теплопотери.

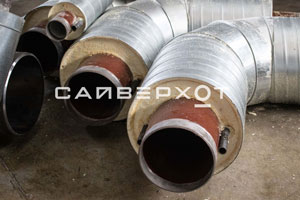

Усиленная ППУ-изоляция

В северных регионах стандартная теплоизоляция недостаточна, поэтому применяются трубы с усиленной изоляцией. Она обеспечивает:

• Минимальные теплопотери за счет увеличенной толщины пенополиуретанового слоя.

• Дополнительную механическую защиту. Наружная оболочка из прочного полиэтилена или оцинкованного металла предотвращает повреждения.

• Устойчивость к влаге. Защитный слой предохраняет изоляцию от проникновения воды, что особенно важно в условиях постоянной мерзлоты.

• Долговечность — срок службы таких трубопроводов достигает 30-50 лет.

Оперативный дистанционный контроль (СОДК)

Для повышения надежности трубопроводов в условиях Крайнего Севера рекомендуется применять системы оперативного дистанционного контроля (СОДК). Это инновационное решение позволяет:

• Мгновенно выявлять повреждения изоляции. Датчики фиксируют утечку теплоносителя или попадание влаги в теплоизоляцию.

• Контролировать целостность греющего кабеля. Система мониторинга отслеживает исправность кабеля и его температурный режим.

СОДК интегрируется с автоматизированными системами управления и позволяет в реальном времени контролировать состояние трубопроводной сети. Это особенно важно в регионах с ограниченным доступом к инженерным сооружениям.

Заключение

Применение труб с греющим кабелем, вспомогательных труб-спутников и усиленной ППУ изоляции позволяет обеспечить надежную эксплуатацию трубопроводов в условиях Крайнего Севера. Дополнительное использование системы оперативного дистанционного контроля повышает безопасность и снижает затраты на обслуживание. Комплексный подход к проектированию и эксплуатации таких трубопроводов делает их эффективным решением для северных регионов, обеспечивая бесперебойную подачу теплоносителя даже в экстремальных условиях.

В случае необходимости заказать трубы ППУ, соответствующим ГОСТ 30732, можно обратиться на специализированные заводы и там же обговорить условия доставки.
