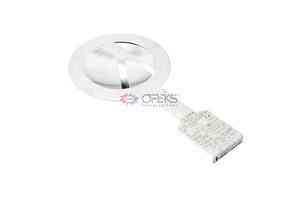

Что представляет из себя разрывная мембрана?

Разрывные мембраны бывают нескольких видов и используются для защиты оборудования и трубопроводов от разрушения при превышении давления выше критических значений. Выглядят они в большинстве случаев в виде плоских кругов. Под воздействием давления они становятся выпуклыми. Здесь, при увеличении давления среды в трубопроводе или аппарате разрывная мембрана, разрывается, что позволяет снизить давление путем отвода рабочей среды.

Установка разрывных мембран

Разрывные мембраны, в отличие от предохранительной, после факта срабатывания требуют замены, и только после этого система продолжит работу. Это предохранительное средство однократного применения. Использование только одной разрывной мембраны часто нецелесообразно, поэтому нередко используется ее комбинация с предохранительной.

Предохранительная в этом случае чаще всего устанавливается перед разрывной. Это, в случае аварийной ситуации, не останавливает работу системы и обеспечивает герметичность, а также выгоднее в экономическом плане. Такие мембраны монтируются вместо предохранительных тогда, когда те по какой-либо причине не могут быть установлены, а также для обеспечения защиты аппаратов или трубопроводов от недостаточного или избыточного давления.

Что учитывается перед установкой

При подборе мембраны для ее полноценной работы необходимо учесть ряд характеристик. Это обратное и прямое давление срабатывания, особенности среды в аппарате или трубопроводе, материал оборудования или трубопровода. Давление срабатывания мембраны должно быть равно давлению срабатывания клапана.

Особенности установки

Перед предохранительными разрывные монтируются тогда, когда те не могут обеспечить надежность из-за особенностей рабочей среды, для исключения ее утечек, для возможности контроля без демонтажа.

Разрывные мембраны монтируются параллельно с предохранительными для повышения пропускной способности оборудования или трубопровода путем сброса давления. В этом случае их диаметр небольшой, а для обеспечения аварийного сброса они имеют гораздо больший диаметр. За предохранительными они монтируются, когда те не способны обеспечить надежность из-за особенностей среды, а также для исключения влияния перемен давления на точность срабатывания мембраны.

Суть работы мембраны

Принцип срабатывания данного типа предохранительных устройств прост. Давление ниже критического не действует на нее разрушающе, так как она подбирается с учетом различных характеристик среды и самой мембраны и может быть рассчитана на различные значения. При этом она всегда подвержена воздействию давления, из-за чего может слегка растягиваться.

Материалом для изготовления разрывных мембран служит металл (латунь, нержавейка и др.), резина, полимеры (полиэтилен, фторопласт и др.). У каждого материала, из которого изготовлена мембрана, существуют предельные значения деформации, которые предшествуют его разрушению.
